九八式高射機関砲  2002.07.10

直線上に配置

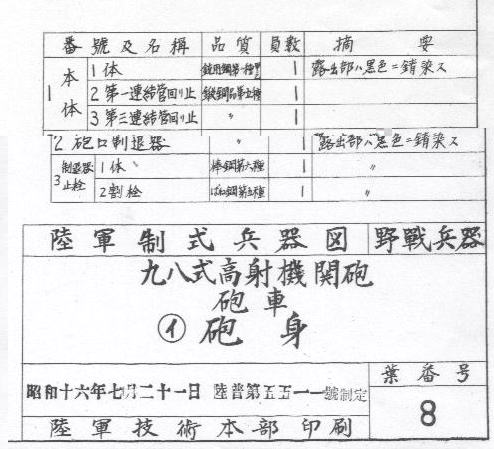

九八式高射機関砲の陸軍制式兵器図である。原図は新聞紙の2倍位の大きな図面であり、それが数十枚で1組になっている。その8枚目の砲身の図面がこの図面である。

銃身本体と砲口制退器は「露出部は黒色に錆染す」と指定されている。

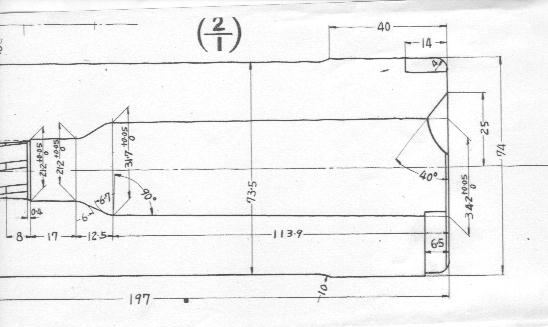

上:銃身の基部の薬室形状

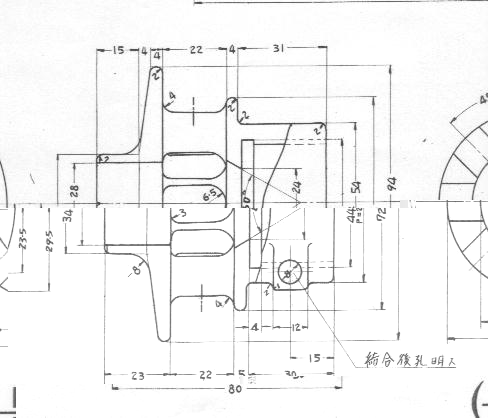

左:砲口制退器
